一、標準概述
IEC 60068-2-27 是由國際電工委員會發布的一項環境試驗標準，專門用于評估電工電子產品或組件在受到非重復性或重復性沖擊時的耐受能力。該標準首次發布于上世紀，目前為第四版，合并了原先的 IEC 60068-2-29 內容，并引入了對“軟包裝樣品”的測試要求。
沖擊試驗的目的在于：
檢驗樣品在沖擊環境下的機械強度；
發現性能退化或結構損傷；
作為質量控制或設計驗證的手段。
二、適用范圍
該標準適用于：
未包裝的樣品（如元器件、設備）；
帶包裝的樣品（包裝視為樣品的一部分）；
運輸或使用中可能遭受沖擊的任何電工電子產品。
測試樣品需安裝在沖擊試驗機臺或夾具上，模擬實際運輸、安裝或使用中可能遇到的沖擊環境。
三、試驗條件：所需儀器
必須能產生以下三種標準脈沖波形之一：
半正弦波
后峰鋸齒波
梯形波
脈沖的峰值加速度、持續時間必須在標準規定的容差范圍內。
2. 測量系統
包括加速度傳感器和數據處理設備；
頻率響應需符合圖4要求；

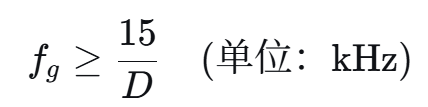

若使用低通濾波器，其截止頻率應滿足：
其中 D 為脈沖持續時間。
四、試驗過程與要求
1. 預處理
根據產品規范決定是否進行預處理（如溫度、濕度調節）。
2. 初始檢測
對樣品進行外觀、尺寸、功能等檢查。
3. 沖擊施加
在每個軸向上（三個互相垂直的軸向）施加規定次數的沖擊；
每個方向通常為 3、100、500、1000 或 5000 次；
若已知實際使用方向，可只測試特定軸向。
4. 功能監測
測試中是否要求樣品工作，由產品規范規定。
五、恢復條件
測試后可能需要一段恢復時間，使樣品回到初始狀態（如溫度平衡）；
恢復條件應在產品規范中明確。
六、設備要求
1. 脈沖形狀與容差
實際脈沖必須在圖1~3所示的容差帶內；
速度變化量應在標稱值的 ±15% 以內；
橫向加速度不得超過主方向峰值的 30% 。
2. 安裝方式
樣品安裝必須符合 IEC 60068-2-47 的要求；
夾具設計應避免影響沖擊傳遞。
七、其他注意事項
1. 樣品特性影響
對于高反應性樣品（質量大、動態響應強），可能需放寬容差；
建議使用動態模擬件進行預測試。
2. 脈沖選擇建議
半正弦波：最常用，模擬彈性碰撞；
后峰鋸齒波：響應譜更均勻；
梯形波：適用于高頻響應要求高的場合（如爆炸沖擊）。
3. 測試報告
必須包含樣品信息、測試條件、脈沖波形、測量數據、觀察記錄等；
所有偏離標準的情況都需記錄并說明。
4. 與其他試驗的區別
IEC 60068-2-31：模擬粗暴搬運；
IEC 60068-2-55：模擬松散貨物在車輛中的重復沖擊；
IEC 60068-2-81：使用沖擊響應譜合成復雜瞬態沖擊。
結語
IEC 60068-2-27 為電工電子產品的沖擊耐受性提供了標準化、可重復的測試方法。無論是產品研發、質量檢驗還是型式認證，該標準都是評估產品在真實沖擊環境中可靠性的重要依據。
如果需要進行沖擊測試，建議在產品設計階段就參考本標準，并結合實際使用環境選擇合適的脈沖類型和嚴重等級。
